| ปิดเดี่ยวด้ายท่อชาย | |||||
| รหัส | ขนาด | l | d | l1 | SW |
| 20SM | 1/4 " | 54.5 | 26 | 12 | 19 |
| 30SM | 3/8 " | 56.5 | 26 | 14 | 19 |
| 40SM | 1/2 " | 59.5 | 26 | 16 | 22 |
| ปิดเดี่ยวด้ายท่อหญิง | |||||
| รหัส | ขนาด | l | d | L1 | SW |
| 20SF | 1/4 " | 51 | 26 | 16.5 | 19 |
| 30SF | 3/8 " | 51 | 26 | 16.5 | 20 |
| 40SF | 1/2 " | 53 | 26 | 18 | 25 |
Material:
ข้อต่อเชื่อมต่ออย่างรวดเร็วเป็นตัวเชื่อมต่อที่รวดเร็วและง่ายดายที่ออกแบบมาเพื่อลดความซับซ้อนของการเชื่อมต่อและตัดการเชื่อมต่อระบบการถ่ายโอนของเหลวหรือก๊าซ ตัวเชื่อมต่อนี้ได้รับการออกแบบอย่างประณีตและสามารถเชื่อมต่อหรือตัดการเชื่อมต่อในไม่กี่วินาทีปรับปรุงประสิทธิภาพการทำงานและความสะดวกสบายอย่างมาก ข้อต่อที่เชื่อมต่ออย่างรวดเร็วนำเสนอคุณสมบัติที่หลากหลายรวมถึงการเชื่อมต่ออย่างรวดเร็วและการตัดการเชื่อมต่อประสิทธิภาพการปิดผนึกความทนทานและความน่าเชื่อถือและแอพพลิเคชั่นที่หลากหลาย กลไกการเชื่อมต่อและตัดการเชื่อมต่ออย่างรวดเร็วช่วยให้ผู้ใช้สามารถเชื่อมต่อหรือตัดการเชื่อมต่อท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือหรือทักษะพิเศษใด ๆ การออกแบบนี้ทำให้การประกอบและการบำรุงรักษาระบบการถ่ายโอนของเหลวหรือก๊าซง่ายขึ้นและมีประสิทธิภาพมากขึ้น การออกแบบผลิตภัณฑ์มุ่งเน้นไปที่ประสิทธิภาพการปิดผนึกเพื่อให้แน่ใจว่าไม่มีการรั่วไหลในระหว่างการเชื่อมต่อและรักษาการทำงานที่มั่นคงของระบบ ประสิทธิภาพการปิดผนึกนี้มีความสำคัญอย่างยิ่งต่อการสร้างความมั่นใจในการถ่ายโอนของเหลวหรือก๊าซที่ปลอดภัยและมีประสิทธิภาพ ข้อต่อการเชื่อมต่ออย่างรวดเร็วมักจะผลิตจากวัสดุคุณภาพสูงเพื่อความทนทานและความน่าเชื่อถือ พวกเขาสามารถทนต่อแรงดันไฟฟ้าสูงและการเชื่อมต่อ/การตัดการเชื่อมต่อบ่อยครั้งโดยไม่มีความเสียหายหรือล้มเหลว เนื่องจากความยืดหยุ่นและความเก่งกาจของพวกเขาข้อต่อการเชื่อมต่ออย่างรวดเร็วเหมาะสำหรับอุตสาหกรรมและการใช้งานที่หลากหลายรวมถึงการผลิตอุตสาหกรรมการซ่อมแซมยานยนต์การเกษตรการแพทย์และอื่น ๆ ไม่ว่าจะเป็นการเปลี่ยนแปลงอย่างรวดเร็วของอุปกรณ์ในสายการผลิตหรือการเชื่อมต่อชั่วคราวในฉากกลางแจ้งตัวเชื่อมต่อนี้สามารถทำงานได้
พารามิเตอร์โดยละเอียด
| ปิดเดี่ยวด้ายท่อชาย | |||||
| รหัส | ขนาด | l | d | l1 | SW |
| 20SM | 1/4 " | 54.5 | 26 | 12 | 19 |
| 30SM | 3/8 " | 56.5 | 26 | 14 | 19 |
| 40SM | 1/2 " | 59.5 | 26 | 16 | 22 |
| ปิดเดี่ยวด้ายท่อหญิง | |||||
| รหัส | ขนาด | l | d | L1 | SW |
| 20SF | 1/4 " | 51 | 26 | 16.5 | 19 |
| 30SF | 3/8 " | 51 | 26 | 16.5 | 20 |
| 40SF | 1/2 " | 53 | 26 | 18 | 25 |

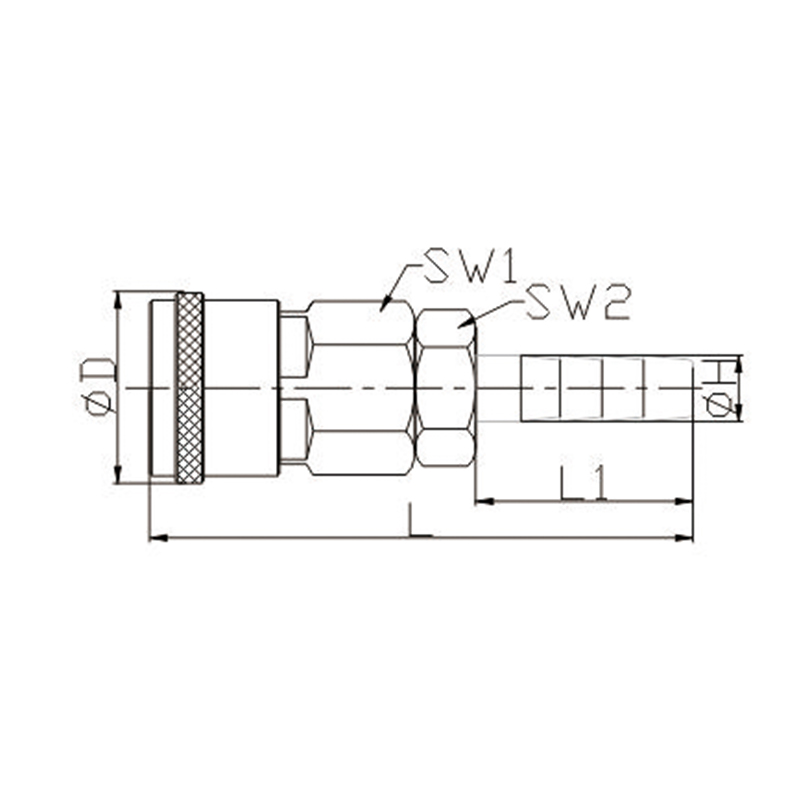

| ปิดตัวเดียว | |||||
| รหัส | ขนาด | L | d | L1 | SW |
| 20sh | 1/4 " | 70.5 | 26 | 28 | 19 |
| 30sh | 3/8 " | 70.5 | 26 | 28 | 19 |
| 40sh | 1/2 " | 73.5 | 26 | 31.5 | 19 |
| ข้อกำหนด | ||||
| วัสดุร่างกาย | เหล็ก (ชุบโครเมี่ยม) | ทองเหลือง | สแตนเลส | |
| ขนาด | ด้าย | 1/8 "ถึง 1" | ||
| สายยาง | 1/4 "ถึง 1" ท่อ | |||
| แรงกดดันในการทำงาน | MPA | 1.5 | 1 | 1.5 |
| KGF/cm | 15 | 10 | 15 | |
| บาร์ | 15 | 10 | 15 | |
| PSI | 218 | 145 | 218 | |
| วัสดุปิดผนึก ช่วงอุณหภูมิการทำงาน | วัสดุปิดผนึก | เครื่องหมาย | การทำงาน ช่วงอุณหภูมิ | ข้อสังเกต |
| ยางไนไตรล์ | NBR | -20 ° C ถึง 80 ° C | วัสดุมาตรฐาน | |
| ยางฟลูออโร | FKM (X-100) | -20 ° C ถึง 180 ° C | ||
